在ExWinner菜单栏点击启动,目前CAD扒图分为:CAD扒图内嵌式、CAD扒图。

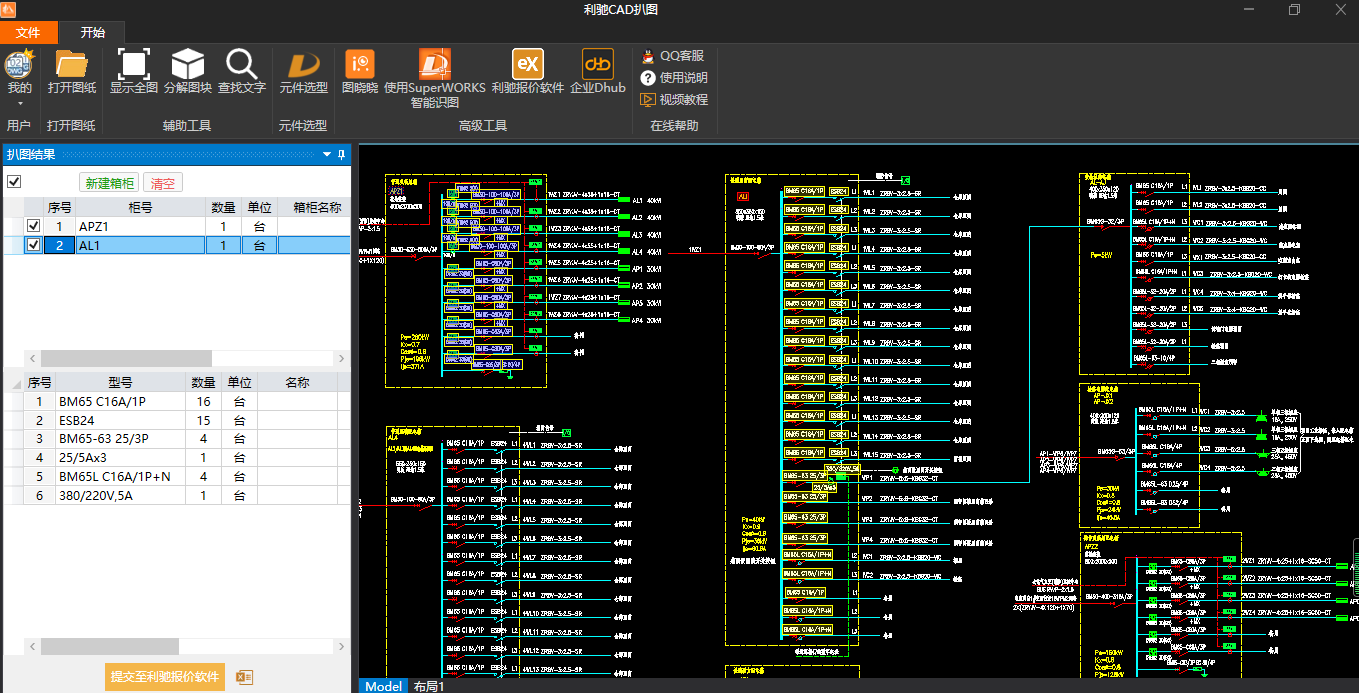

CAD内嵌扒图使用方法如下:
操作步骤:拾取箱柜→拾取元件→输出结果
1、拾取箱柜:鼠标选择【拾取箱柜】,然后按住鼠标左键,框选图纸中的箱柜号。
2、拾取元件:鼠标选择【拾取元件】,按住鼠标左键,框选图中的元件型号。
3、多行文字元件:从元件信号右下角向左上角反向框选,则多行文字自动合为一行元件。
4、拾取其它内容:选中表格单元格,然后在图纸区域,右键选择【拾取文字】,框选图中文字。
