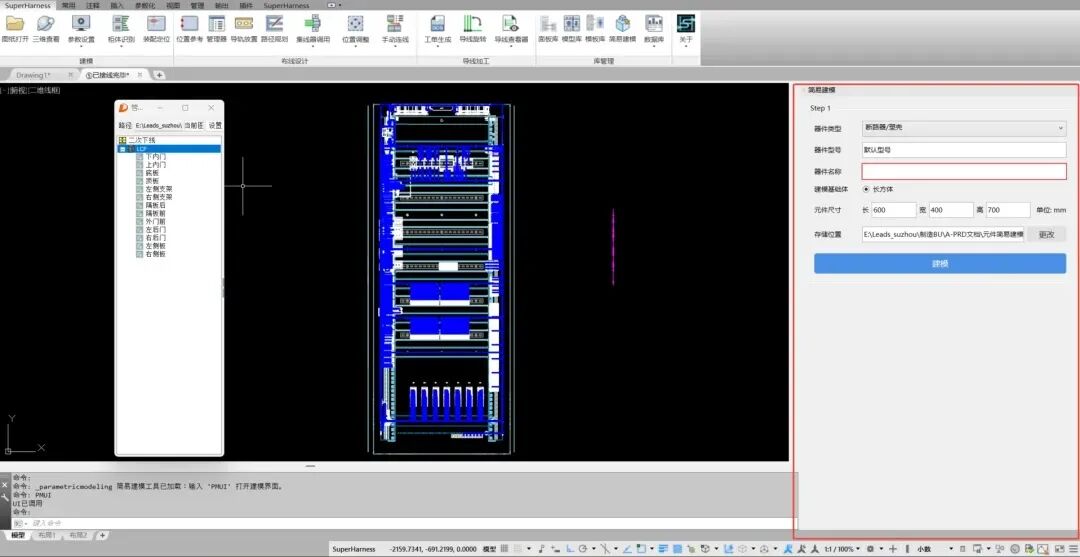

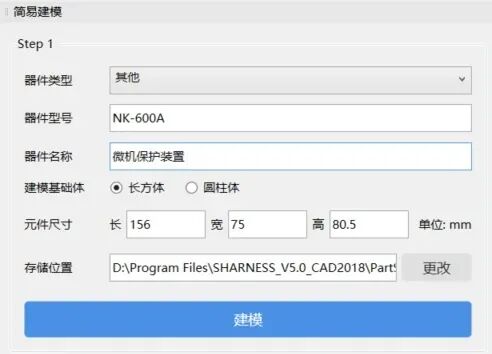

无论是长方体还是圆柱体，只需填入器件类型、型号、名称和长宽高尺寸，基础模型立刻成型。输入校验实时生效；填错自动提示，杜绝低级错误，提升可靠性。
核心亮点——系统提供双端号创建方式，满足不同场景需求：

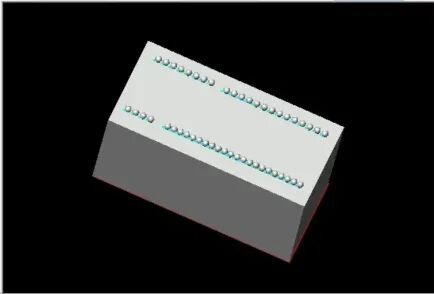

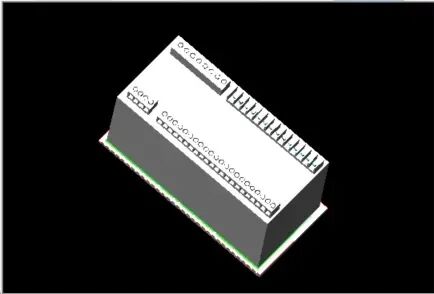

端号在三维视图中以红色小球可视化呈现，一目了然；边界越界时系统自动预警，但最终决定权始终在你手中。

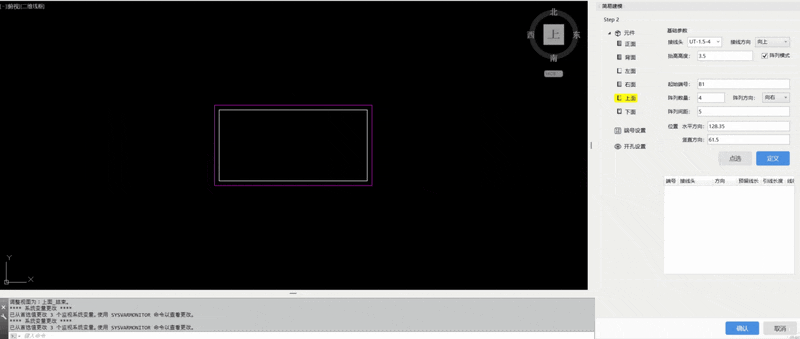

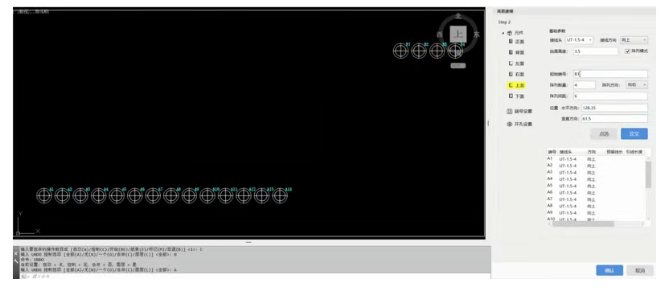

所有的端号以表格形式记录，支持接线头类型、接线方向、线径、颜色、导线模型等属性的逐项修改，也支持右键批量编辑修改，点击列表中任意一行，对应的3D端号同步高亮，相互联动，操作简洁。

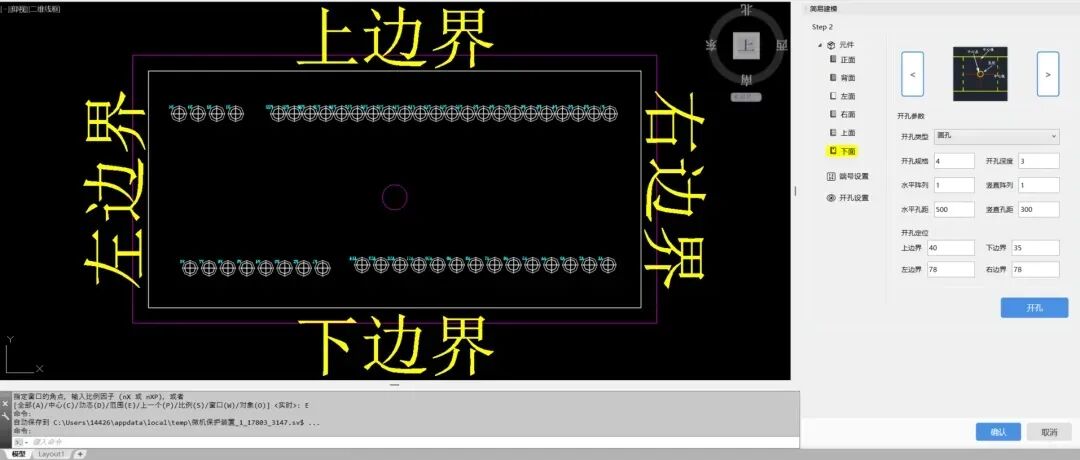

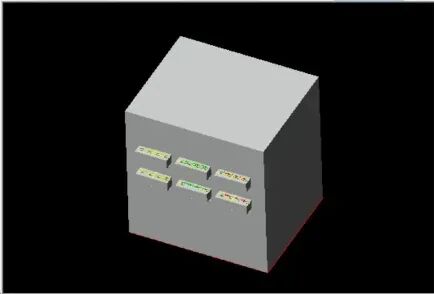

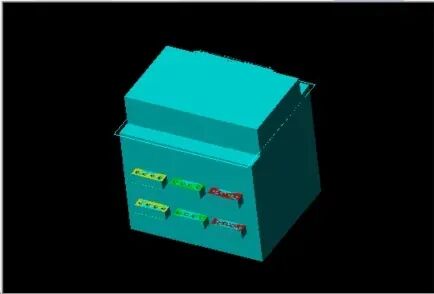

操作逻辑简单说明：先在三维视图中点击元件若干面，指定当前的安装面；然后切换到「开孔设置」面板，填入开孔参数（位置、尺寸等）；确认无误后点击「开孔」，安装侧面的孔位即刻生成，模型细节更贴近示意图。
告别繁琐的手动建模，参数驱动、所见即所得，复杂的安装结构也能轻松应对。
确认无误后，点击「定义」→「确认」，模型自动归档至本地模型库，路径可搜索。后续无论是调用、修改，还是布置进完整图纸，全程走原有的标准流程，零学习成本。
