成套开关柜制造中，二次线束设计长期是“经验活”，元器件布置完成后，布线路径需逐条手工绘制，效率与质量主要依靠线束方案设计人员自身。

利驰 SuperHarness数字线束最新发布“自动路径规划”功能——软件依据内置专业布线规则，自动完成主干线、支干线与元件分支路径的走线规划，让布线路径做到“有规可依、一键生成”。

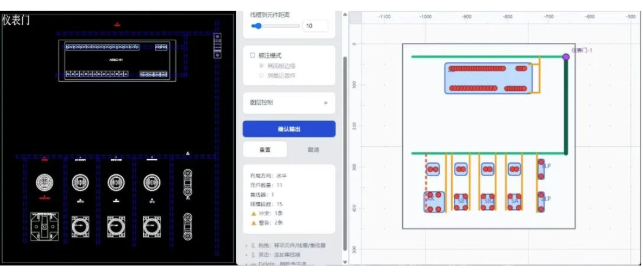

图 1“自动生成路径”的预览窗口

非标问题，根在设计源头

我们在与众多成套企业交流的过程中发现，二次线束设计中布线路径的绘制，直接影响着二次线环节整体的效率与质量，具体问题体现在以下几个方面：

① 方案类似，但元器件模型更换后，路径需要重新绘制，整体工作量仍然较大；

② 路径规划缺乏统一规则，设计成果因人而异，资深经验难以传承；

③ 三维线束方案中路径定位尺寸模糊，传导至车间进一步加剧布线作业的非标化。

车间布线不标准，表象在制造，根源在设计。唯有在设计环节建立统一、可执行的布线规则，才能从源头实现制造标准化。

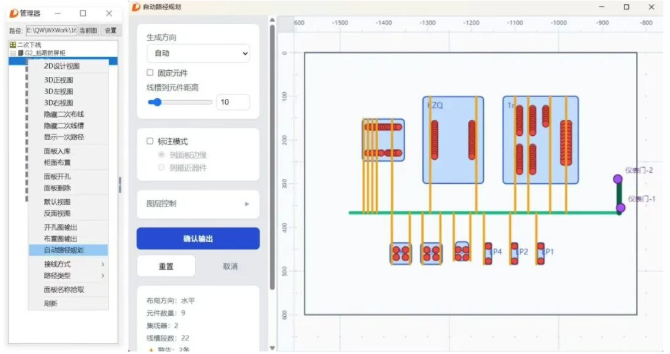

图 2“手工绘制”对比“自动生成”

SuperHarness把布线规则融入软件

“自动路径规划”给出的答案，是把专业布线规则直接写进软件。设计人员完成元器件布置并放置集线器后，系统按“两点一线”原则自动对齐，构建“主干线—支干线—分支路径”三级路径体系：

主干线一级汇聚、汇入面板集线器；支干线在元器件之间汇流；分支路径自元件接线端子侧引出，层级分明、衔接有序。

规则设计的精细程度，本身就是工艺规范性的直接体现：

① 主干线两端与门边界保持标准间距

② 支干线依元件间距自动居中生成，或分列布置

③ 端子排、综保装置等二次接线核心对象，配置专门的路径规则

自动化并不意味着取代人的判断。在预览界面中，干涉路径以虚线标识，可自动抬高至器件高度处理，也可手动拖拽微调；不满意一键重置，确认后再输出。软件负责效率，人负责判断。

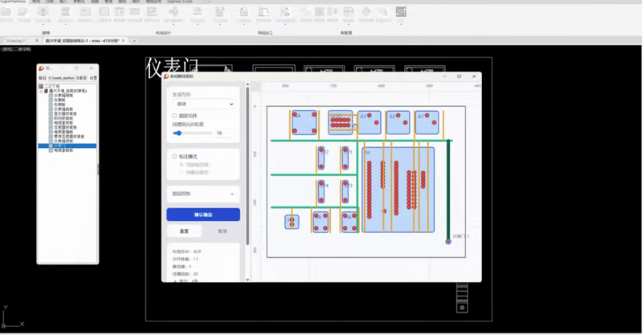

图 3 “自动路径生成”功能动图

效率、标准与工艺资产的三重收获

在实际应用中，这项功能带来的改变是多维度的：

设计端：手工绘制由数十分钟压缩至数分钟，设计资源更多投向方案优化；

管理端：布线规则从个人经验固化为软件内置规则，新人也能快速输出符合企业标准的设计成果；

制造端：工艺一致，车间照图施工、批量预置，返工量显著减少。

更深层的价值，在于工艺、规则固化在平台中，不随人员流动而流失。

展望：以数字之力，筑制造之基制造业数字化的本质，是把重复交给系统，把标准沉淀进日常工作。

SuperHarness“自动路径规划”从二次线束设计这一源头切入，将这一理念扎实落地！
